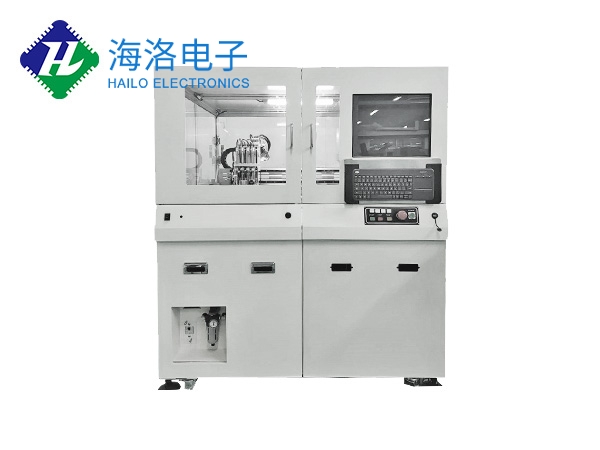

PH-A5000

PH-A5000是最大可以搭载8台通用烧录器PT100、各烧录器可独自完成各项操作，一次共可烧录（8台×各8组）64枚芯片的全自动编程烧录机。本烧录编程机创新模式，对任何容量大小的eMMC、eMCP都能够烧录，不受烧录器本身容量限制，从容面对目前越来越大的存储需求。

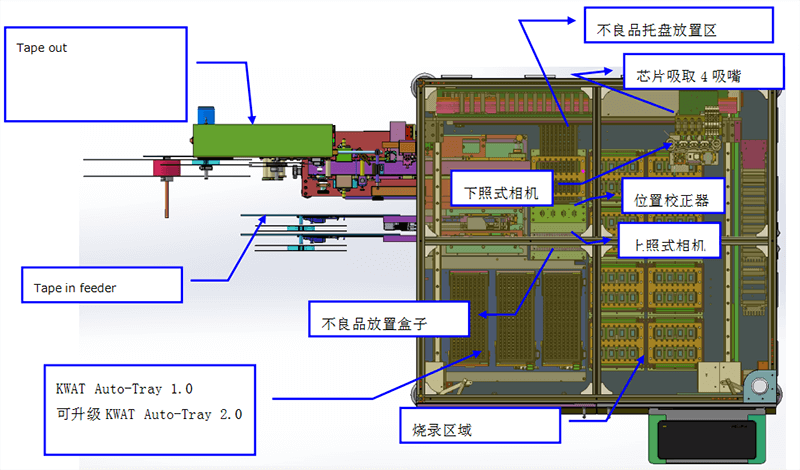

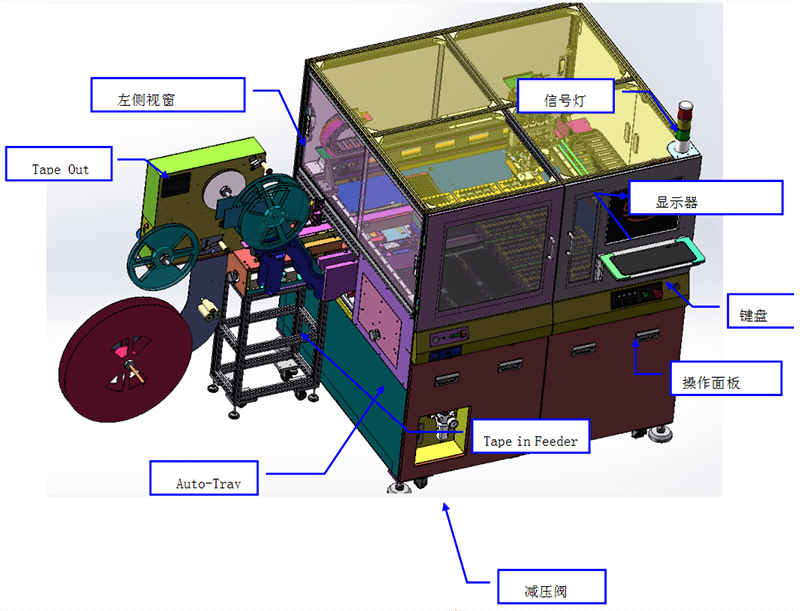

装置特点

搭载有8台通用烧录器PT100、校验速度比原有设备快40%。
烧录器可通过LAN直接连接、方便布线。原程序可通过网口高速下载。
搭载8台8口烧录座PT100烧录器，相互间合理的交互运行实现了生产效率的高速化。
标配上照式相机，在实现自动生产过程中的图像补正的同时，可以灵活用于各种数据中心坐标登录。通过本功能、繁琐的插槽坐标定位不仅能一键完成，由托盘复位而引起的芯片错位也能在运行中自动校正。
标配下照式相机，可以更加方便的实现插座坐标自动补正，Tray盘坐标自动登录，IC/模组二维码读取等高阶功能。
不需任何特殊工具便可轻松完成机种转换。
配有大尺寸液晶触摸屏，大容量AutoTray，MES对应、优越的生产情况日志管理等PH系列所特有的功能。
紧凑合理的设计使得一次具有64颗芯片烧录能力的装置也显得构造紧凑，布局合理。
灵活对应各种平型芯片（TSOP、CSP、QFP、TQFP、μBGA等）。
托盘运载机最大可以装载JEDEC型托盘20盘。
可选配Tape In/Tape Out，TubeIn/Tube Out，可灵活实现Tray/Tape/Tube之间灵活的转包装对应。
XYZ1Z2Z3Z4θ7軸高精度伺服步进混合控制、实现高速高精度稳定产品搬运。
PPZ采用四头设计，使搬送效率更高，速度更快。
PPZ四轴可以通过治具定位实现插座内同取同放，进一步提高搬送效率。
选配Stamp机构，可满足Tray/Tape/Tube盖章打点需求。

项目	式样
烧录形式	搭载8台PT100烧录器，最多可以支持到64个烧录口。
设备能力	芯片搬送速度	64个芯片取放搬送，最慢247秒包括芯片取放前的定位不包含托盘收纳前的画面定位
	单位小时生产的数量(UPH)	理论计算方式　(64个烧录座同时烧录) UPH 3000 无打点使用CCD进行一次位置补正包括插座插入前的定位不包含托盘搬送时间芯片烧录在170秒以内UPH=3000
托盘装载	装载形式	叠加、抽屉式和半飞达式
	対象托盘	JEDEC
	収納数	烧录前	20枚
		烧录良品	20枚
		不良収納	1枚
		空托盘缓冲	3枚
		飞达供给	1卷
	托盘搬送	脉冲马达　+　皮带驱动
芯片搬送	X、Y、Z1-4、　7轴　螺杆+步进电机驱动
	分解能	X搬送最小分解能　　1um/脉冲
		Y搬送最小分解能　　1um/脉冲
		Z1-Z4搬送最小分解能　　1um/脉冲

			θ轴回転角度　0.036°/脉冲
项目	式样
IC搬送	搬送JAM率	1/1000以下		托盘变形、芯片不良等原因除外
	接触不良对策	错误重试机制		摆放不良时可于机台重试


	芯片吸附错误対策	吸着错误发生时、可进行重试动作。多次重试不良时报警。
坐标登录方法	手动设定	XY軸		使用游戏手柄目视设定
		Z1,Z2,Z3,Z4軸		使用自动设定功能、XY坐标登陆后、自动设定Z轴坐标。
		θ轴回旋角度		使用游戏手柄目视设定
				可设定任意角度
	自动设定	XYθ轴都可通过照相机进行自动补正 Z1\Z2-4高度可以通过接触感应器自动设定
		搭载摄像机		131万像素CMOS
		校准软件		我司自行研发定位软件
		IC封装		SOP、BGA、TSOP、QFP、WLCSP、QFN、Module
		IC尺寸		1.5mm×1.0mm ～　40mm×40mm
标记	可另行选配
静电対策	静电清除器	配置
使用环境	周围温度20～35℃　湿度55%±15%（无结露）
信号灯	型号	MST-LME-302FBW
	表示色及配置	3段3色（红、黄、绿）
	信号灯动作仕様	紧急停止、异常			红灯亮连续蜂鸣声
		呼叫操作员时			黄灯闪设定蜂鸣时间
		手动操作时			黄灯亮
		回复原点中			红黄绿灯闪
		自动运转待机中			黄灯亮
		自动运转中			緑灯亮
		数据转送			红黄绿依次亮灯

项目	式样
安全对策	紧急停止开关	操作面板设置/CE安全认证等级
安全对策	其他	设有各个门传感器，门打开时设备停止运转。
控制	研华制工控电脑、OS windows10 专业版
用户接口	显示设备	17英寸触摸屏显示器
	RJ45	网络延伸接口
	USB	USB延伸接口
	输入设备	USB 键盘
	调整工具	USB 控制手柄
运行环境	电源	AC220V 50/60Hz単相　线长　5ｍ国标接头机台内部供应AC110V 电源插座
	圧縮空气	0.4～0.5MPa　50L／Min.
	圧縮空气	使用插头 20PM（日东工器）
	外装颜色	烤漆涂装P4-379
其他	装置尺寸	1210(D)×1300(W)×1500(H) mm（不含突出物）加上卷出：(D) 1300+903, (W)1210, (H)1500 (mm)
其他	本体重量	约700kg

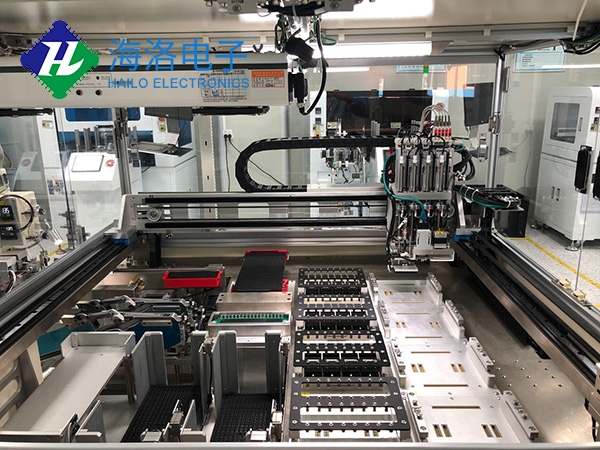

烧录器单元部分

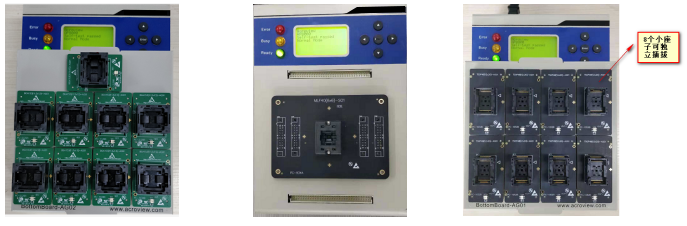

　　本设备可搭载8台PT100系列烧录器，每台烧录器最多可以安装8个插座。可以同时实现最多8×8=64颗IC。同时可以实现8联座与单座的简单切换。并通过插座盖与压板的配合，实现不同高度插座的通用。

接触检查功能：烧录（清除、检查）动作进行前进行接触检查，防止由于接触不良导致的烧录不良。
连续不良停止功能：在连续设定几次发生故障时和所有插座故障发生时，芯片自动停止，根据显示的异常内容和警示灯来表示异常。在插座的消耗破损时可以任意设定插座的有效/无效。
插座超过次数显示功能：设定插座使用次数，超过了设定的使用次数时，就通过报警通知用户。
Actuator：搭载 Actuator 用以压开socket取放IC
适配器：根据IC种类，可以通过更换适配器来切换8联座或者单座。
叠料防止功能：通过高精度的接触式感应器在取放IC时对IC的高度进行检测防止IC叠料

附件文件及附属品

附属文件

項目	型式或者式样	备注
检查成绩书	1部	中文/英文
制品式样书	1部	中文/英文
使用说明书	1部	中文/英文
备用料件清单	1部	中文/英文
备用料件更换说明	1部	中文/英文

标准附属品

项目	型式或者式样	备注
PP调整治具	1个
相机校准治具	1个	□20mm
托盘治具	1个
适配器调整治具	1个
调整板	1式	（0.2，0.3㎜）
操作手柄	1个

空气管	5m	φ8 带连接器
电源线	5ｍ	220V接地3P国标
Nozzle KitA	NEP1000-(TypeA) 2式	12U3 金属垫圈φ29 吸嘴3×3mm　5×5mm各2個
Nozzle KitB	NEP1000-(TypeB) 2式	12C3 金属垫圈吸嘴7×7mm 10×10mm 各2個
