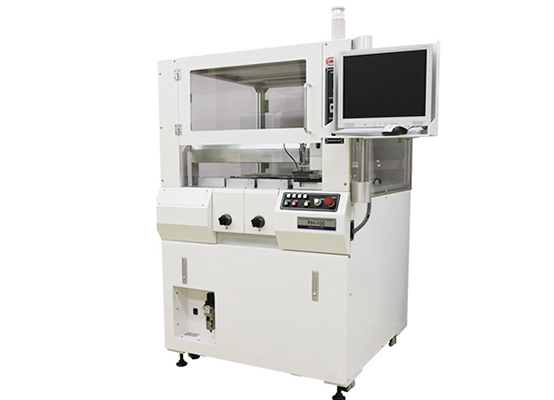

PH-M100

PH-M100(全自动)

PH-M系列,搭载2台高速成组编程器[MODEL408PH],全自动16口写入的编程系统。

PH-M100是搭载了2台成组编程器MODEL408PH(8个写入)，并且支持8口×2排，共计16口程序写入的全自动编程系统。通过对MODEL408PH和PH-M100进行一体化设计，通过操作面板即可进行所有的操作。

特长

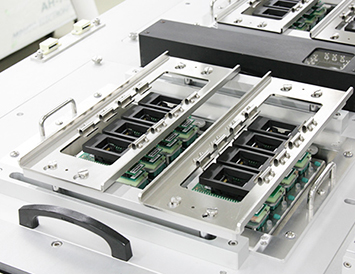

- MODEL408PH

  搭载2台专门用于自动机加装的高性能成组编程器[MODEL408PH]。支持范围从小容量的闪存到eMMC、NAND等大容量存储器。
- 自动示教

  利用高性能CCD摄像头，即可自动地进行简单微调。自动运行时可对每1个设备的位置进行修正并正确地插入对应的插口内。

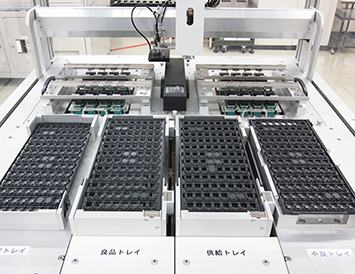

- 托盘配置

  可容纳20张JEDEC托盘。最多可连续运行20张。
- 简易刻印功能

  支持像素符号、英文字母搭配使用。(文字数量由设备尺寸决定)

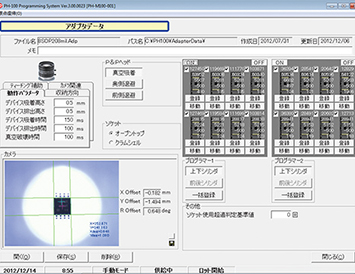

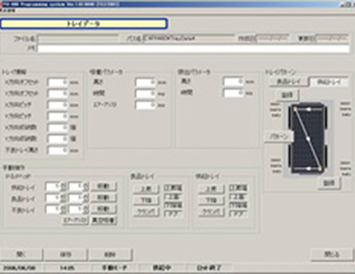

- 操作画面

  在任务数据中对程序数据、坐标数据、标记数据进行统一管理。软件支持日语、英语、中文。同样支持条形码。

产品规格

编程器
编程器	MODEL408PH(8插口)×2台
通讯	USB2.0
缓存容量	标准256Gbit
对象设备	eMMC・eSD・GB-NAND・MoviNAND・i-NAND・NAND・OneNAND・Flash集成微控制器・NOR・etc
运行日志	以文本形式每批次保存

处理器
对象封包	TSOP・SOP・BGA・QFP

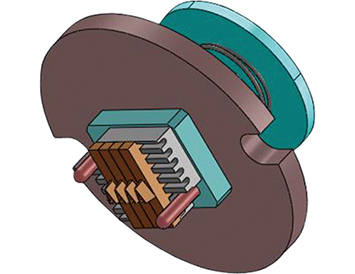

对象插口	开顶接口式
设备输送	X、Y、Z、θ 4轴2相脉冲马达+皮带驱动 X、Y轴最小分辨率 : 6μm/脉冲 Z轴最小分辨率 : 30μm/脉冲 Θ轴最小分辨率 : 0.18°/脉冲
设备输送能力	900[UPH] UPH=Unit per Hour ※托盘输送等动作定序除外
坐标登记方法	手动方式 X-Y、Theta坐标:利用专用底盘与专用夹具目视设定 Z坐标:自动示教全自动定位方式利用图像处理的原创系统
图像检查功能	通过CCD摄像头图像处理，自动对设备输送姿态进行修正
供给方式	托盘滚动方式(标准)/管道(选购・正在开发)/带式(选购・正在开发) 对象托盘: JEDEC(尺寸:315.8mmx135.8mm 自动搬运用 ※中央位置附带真空吸取条)/EIAJ 容纳数量供给 20张；容纳 20张；次品容纳 1张；空托盘缓冲 3张
刻印(选购)	常温硬化型按压强附着性墨水+刻印组件支持像素符号、文字标记
装置控制	Windows(R) 7
用户界面	LCD面板(触摸式面板功能需选购)、键盘、鼠标
网络支持	Ethernet
机型切换时间	10分钟以下 ※但不包含ROM数据的传输时间
使用空气	0.4Mpa-0.5Mpa 50l/min ※仅限干燥空气
电源	ACIN :AC100V/ AC220V 50/60Hz 15A 可根据安装现场调整
装置尺寸/重量	(D)1000x(W)965x(H)1500(mm) 约400Kg ※不包括突起、PC、显示器
