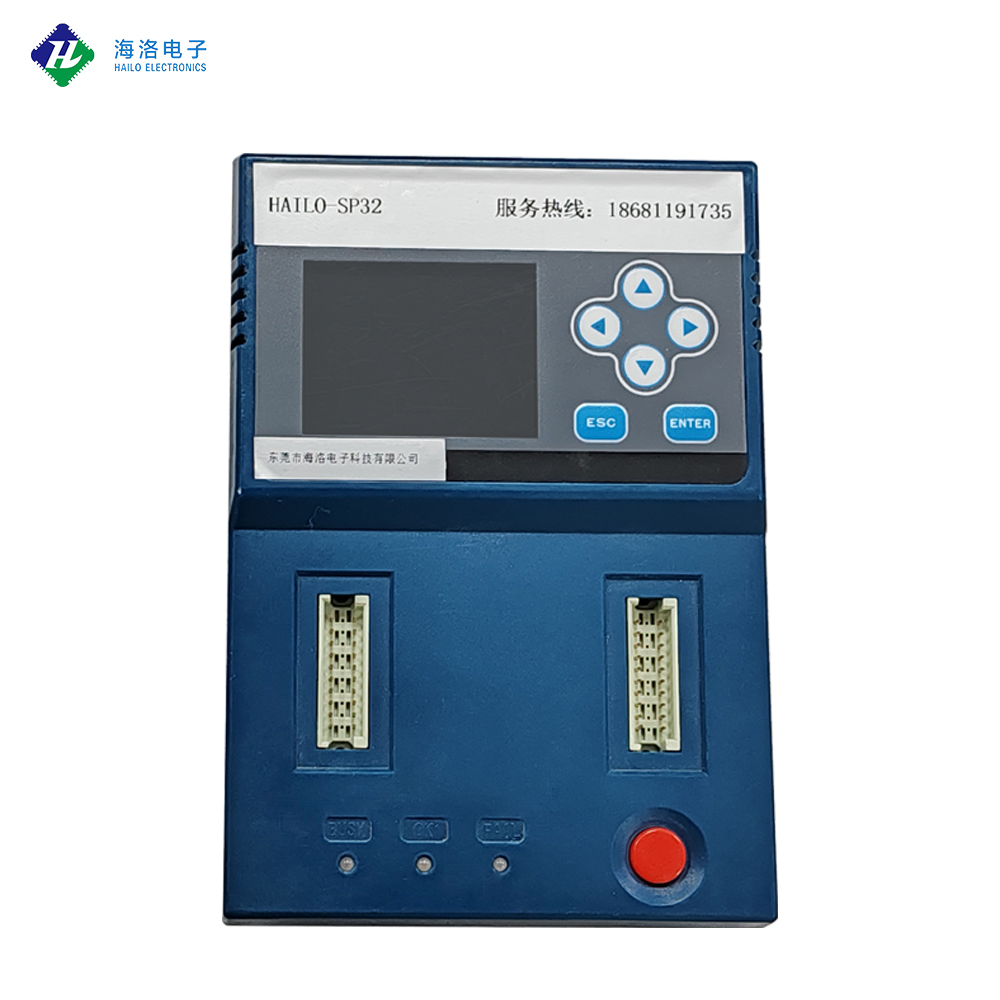

高速量产编程器SP328P​​​​

全面支持国内外各厂商的SPI NOR/NAND FLASH、I2C/MicroWire等EEPROM的高速量产烧录。采用高速MCU+FPGA架构, 内建硬件驱动引擎和IO动态分配技术,支持SPI FLASH的QUAD（四通道）模式, USB2.0高速（480Mbps）通讯接口，使用内置存储器替代常规外置SD/CF卡保存烧录工程文件…，多重的创新和领先技术有效确保了量产效率和稳定性，实测烧录一颗W25N01GV (1Gb SPI NAND)仅需75s（擦除+编程+校验）。​

​

支持脱机烧录

无需连接电脑，由内置存储芯片保存脱机烧录的工程数据

多重CRC数据验证, 确保烧录数据绝对准确;

脱机存储内存: 2Gb(256MB) (备注: 脱机内存部分用于系统信息储存, 大约250MB左右用于用户烧录数据存储)
相比常规采用SD/CF卡来保存脱机数据的烧录器，内置存储芯片具有传输速度更快，稳定性更高的优点。
一些传统母片拷贝机, 数据从母片读取, 因无法对源数据的正确性进行检查, 很容易因母片数据损坏, 或者在读取过程母片在插座上接触不良或干扰等原因导致数据源错误. 以致烧录的芯片全部无法正常工作。

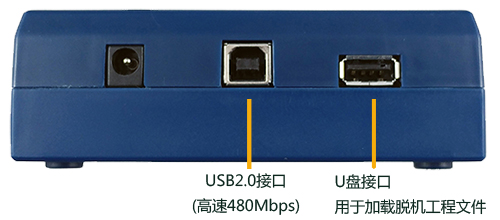

首创的U盘接口支持，脱机烧录的工程数据既可以从电脑端加载，也可以通过U盘加载，方便现场应用。

​

支持芯片插入启动/按键启动/ATE控制接口启动
芯片插入启动:
智能探测芯片的放置和移除，无需鼠标点击和按键操作即可完成芯片烧录的全过程，极大提高了人工烧录的效率。

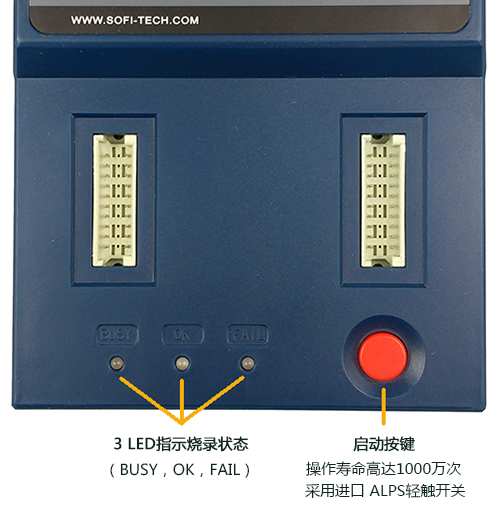

按键启动:
配备单独的启动按键，每按一次烧录一次芯片

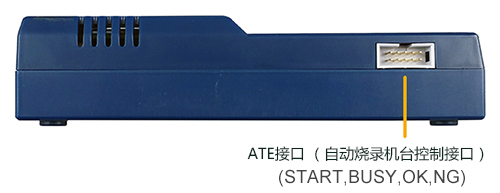

ATE控制接口:
ATE控制接口，可提供准确可靠的烧录机台控制信号（BUSY，OK，NG，START），广泛支持各厂商的自动烧录机台/机械手，稳定高效

​

​​

​使用专用适配器模块接口
采用进口接插件和转接座，减少数据传输路径, 降低干扰，有效提高烧录可靠性和使用寿命
软件根据适配器模块, 智能匹配对应封装的驱动算法,

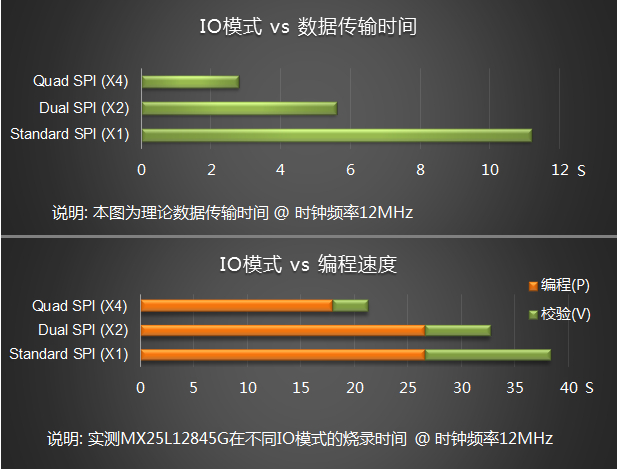

支持SPI FLASH的QUAD、DUAL、标准SPI模式
DUAL: 双通道模式, 同时使用两条IO进行数据传输, 传输速率是标准SPI的2倍
QUAD: 四通道模式, 同时使用四条IO进行数据传输, 传输速率是标准SPI的4倍
目前市面上大多数编程器(包括之前的SP8/SP16系列)​都只能支持标准SPI模式

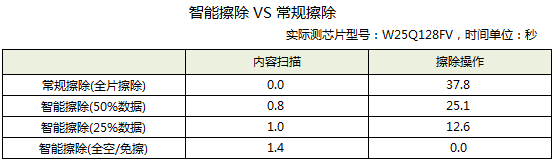

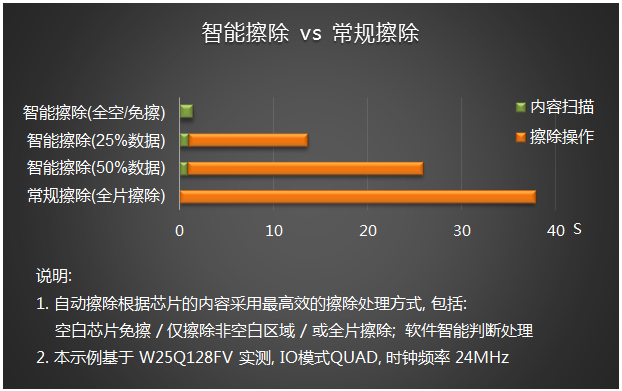

可选时钟频率设置
SPI FLASH: 8/12/16/20/24MHz
SPI EEPROM: 250/500KHz, 1/2/4/6MHz
I2C: 50/100/200/400KHz​
